Фундаменты составленные для стальных опор ВЛ 35-500 кВ

Описание

Данные изделия предназначены для унифицированных опор ВЛ 35-500 кВ.

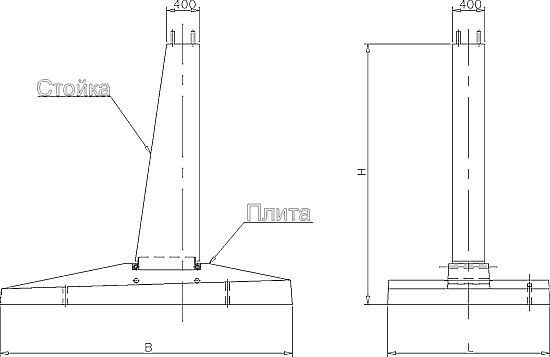

Фундаменты представляют собой составные конструкции, собираемые из раздельно изготавливаемых железобетонных стоек и плит. На месте строительства стойки и плиты соединяются с помощью двух горизонтальных шпонок, которые устанавливаются в двух пазах, образуемых между уголками закладных деталей плиты и стойки.

Наименование	Размеры, мм			Расход материалов			Составные элементы		Масса изделия, т
Наименование	B	H	L	Бетон, м³	Закладные детали, кг	Сталь, кг	Плита	Стойка	Масса изделия, т
Ф 1.5 x 1-2	1000	2700	1500	0,67	59,7	П 1.5x1	95,45	К 2.3-2	1,68
Ф 1.5 x 1.5-2	1500			0,79		П 1.5x1.5	102,3		1,98
Ф 1.5 x 2.2-2	2200			0,96		П 1.5x2.2	121,8		2,40
Ф2 x 1.6-А	1600	3200	2000	1,31	100,9	П 2x1.6-А	218,25	К 2.7-4	3,28
Ф2 x 2.1-2	2100			1,49	97,2	П 2 x 2.1	196,7	К 2.7-2	3,73
Ф2 x 2.1-4	2100			1,49	102,3	П 2 x 2.1	201,8	К 2.7-4	3,73
Ф2 x 2.3-А	2300			1,61	152,3	П 2x2.3-А	295,5	К 2.7-4А	4,03
Ф2 x 2.8-2	2800			1,70	97,2	П 2 x 2.8	218,6	К 2.7-2	4,25
Ф2 x 2.8-4	2800			1,70	102,3	П 2 x 2.8	223,7	К 2.7-4	4,25
Ф2 x 3.0-А	3000			1,86	227,3	П 2x3.0-А	450,0	К 2.7-4Б	4,65
Ф2 x 3.5-4	3500			2,02	210,2	П 2 x 3.5	365,6	К 2.7-4А	5,05
Ф2 x 3.6-А	3600			2,08	227,3	П 2x3.6-А	526,3	К 2.7-4Б	5,20
