Фундамент под опоры ВЛ 35-330 кВ

Фундамент под опоры ВЛ 35-330 кВ
Описание

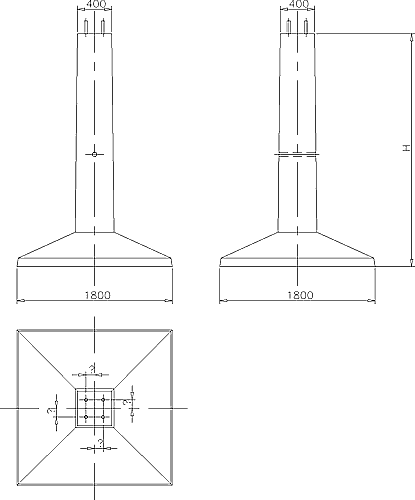

Данное изделие представляет собой монолитную железобетонную грибовидную конструкцию подножника с вертикальной стойкой и наголовник, конструкция которого обеспечивает горизонтальное опирание плиты башмака опоры. Предусмотрена установка наголовников с различной базой и диаметром болтов.

Наименование

Размеры, мм

Расход материалов

Марка бетона

Масса изделия, т

Наименование рабочих чертежей

A

H

Бетон, м3

Закладные детали, кг

Сталь, кг

Ф 2-А

125

3200

1,2

28

311

400

3,0

3.407-115 Выпуск 2

Ф 3-2

100

2700

1,17

15

133

2,9
