Колонны под технологические трубопроводы

Описание

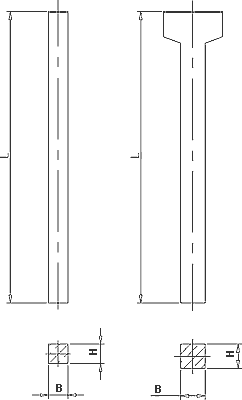

Данное изделие одноярусной эстакады предназначено для монтажа на него технологических трубопроводов различного назначения при высокой надземной прокладке.

Конструкции колонн эстакад предназначены для применения в районах с сейсмичность до 8 баллов включительно.

Изделие изготавливается из бетона марки по прочности на сжатие от М200 до М300.

Наим.

Размеры, мм

Расход материалов

Марка бетона

Масса, т

Рабочие чертежи

B

H

L

Бетон, м3

Закладные детали, кг

Сталь, кг

К 15-1

500

400

7400

1.65

12.0

184.2

200

4.1

Серия 3.015-1/82 Выпуск II-I и II-II

К 2-1

400

6000

0.96

16.7

104.4

300

2.4

К 2-2

К 2-3

66.0

200

К 2-4

14.0

126.2

К 22-1

500

8000

1.75

12.0

216.2

300

4.4

К 22-2

223.5

К 27-1

8600

1.87

255.0

200

4.7

К 33-1

400

500

5700

1.14

14.6

144.4

300

2.9
