Фундаменты под технологические трубопроводы

Описание

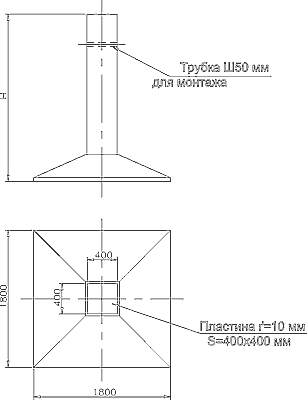

Сборные железобетонные грибовидные фундаменты предназначены для применения в качестве опор трубопроводов при низкой надземной прокладке. Данные фундаменты были разработаны в габаритах фундаментов опор воздушных линий электропередач, запроектированных институтом «Энергосетьпроект» альбом №1623тм-т5. Допускается заглубление фундаментов в земле от 1,5 до 2,5 м. Фундаменты могут применяться как в сухих так и в обводнённых грунтах с нормативным сопротивлением до 2,0 кг/см2.

Данные изделия изготавливаются из марки бетона по прочности на сжатие М200.

Наименование

Размеры, мм

Расход материалов

Марка бетона

Масса изделия, т

Наименование рабочих чертежей

H

Бетон, м3

Закладные детали, кг

Сталь, кг

ФГ 3-1

2200

0.94

17.0

194.5

200

2.35

№1380-ОМ

ФГ 3А-1

2700

1.1

200.5

2.76

ФГ3Б-1

3200

1.2

220.5

3.0
