Описание

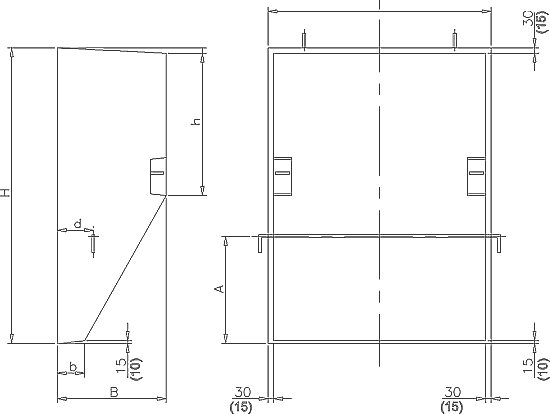

Размеры в скобках указаны для УБО-530-2,3-12,5-т.
Примечание: чертеж разработан на основании чертежа №999Б.01.00СБ, ТУ 102-300-81 (изменение №13), с учетом всех изменений и согласований произведенных на заводе в процессе изготовления.
Утяжелители сборные железобетонные охватывающего типа УБО, предназначены для балластировки трубопроводов диаметром от 529 до 1420 мм, проходящие через болота, обводнённые участки и поймы рек. Форма и основные размеры соответствуют проекту №999Б.
|
Наименование
|
Размеры, мм
|
Расход материалов
|
Класс бетона
|
Масса изделия, т
|
|
A
|
b
|
B
|
d
|
h
|
H
|
L
|
Бетон, м3
|
Сталь, кг
|
|
УБО 1020-2.3-12.5-т
|
450
|
550
|
150
|
200
|
1130
|
485
|
1530
|
0,73
|
13,83
|
В12.5
|
1,679
|
|
УБО 1220-2.3-12.5-т
|
550
|
600
|
1430
|
685
|
1380
|
0,92
|
14,81
|
2,113
|
|
УБО 1420-2.3-12.5-т
|
600
|
1630
|
785
|
1230
|
0,94
|
14,77
|
2,162
|
|
УБО 530-2.3-12.5-т
|
250
|
300
|
100
|
120
|
715
|
390
|
1015
|
0,18
|
5,91
|
0,414
|
