Описание

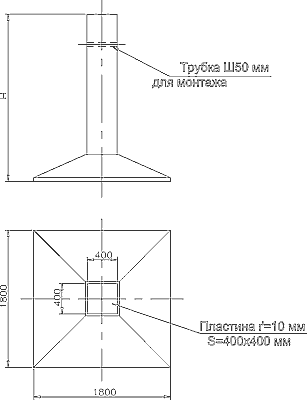

Сборные железобетонные грибовидные фундаменты предназначены для применения в качестве опор трубопроводов при низкой надземной прокладке. Данные фундаменты были разработаны в габаритах фундаментов опор воздушных линий электропередач, запроектированных институтом «Энергосетьпроект» альбом №1623тм-т5. Допускается заглубление фундаментов в земле от 1,5 до 2,5 м. Фундаменты могут применяться как в сухих так и в обводнённых грунтах с нормативным сопротивлением до 2,0 кг/см2.
Данные изделия изготавливаются из марки бетона по прочности на сжатие М200.
|
Наименование
|
Размеры, мм
|
Расход материалов
|
Марка бетона
|
Масса изделия, т
|
Наименование рабочих чертежей
|
|
H
|
Бетон, м3
|
Закладные детали, кг
|
Сталь, кг
|
|
ФГ 3-1
|
2200
|
0.94
|
17.0
|
194.5
|
200
|
2.35
|
№1380-ОМ
|
|
ФГ 3А-1
|
2700
|
1.1
|
200.5
|
2.76
|
|
ФГ3Б-1
|
3200
|
1.2
|
220.5
|
3.0
|
